煤化工生产废水深度处理及中水回用工程

项目规模：

120m³/h

出水指标：

出水达到《城市污水再生利用 工业用水水质》（GB/T 19923-2005）的要求

工艺流程介绍:

      污水处理厂的达标废水汇入调节池，然后污水由泵提升入混凝反应器，在反应器之前设置管道混合器使废水与碱

液、纯碱溶液充分混合，在混凝反应器中加入混凝剂PFC和助凝剂PAM，在去除硬度和钙镁离子的同时可以进一步通过

混凝沉淀的形式，降低污水中的悬浮物和胶体物质。出水自流进入高效澄清器，快速有效的分离悬浮物和有机物。高效

澄清器的出水自流进入中间水池1，再由提升泵提升至臭氧催化氧化旋流流化床反应器，通过臭氧的强氧化作用，提高

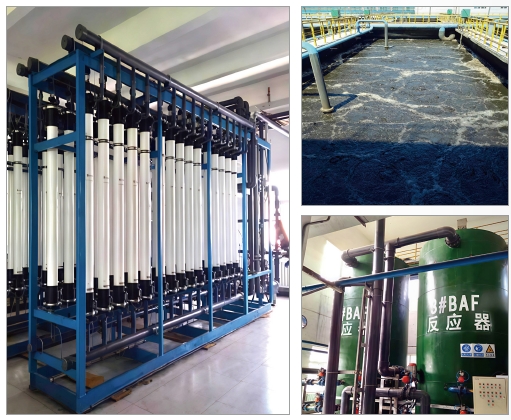

废水的可生化性，也可以对废水起脱色的作用，出水再自流进入中间水池2，汇集后再由提升泵提升至BAF反应器，通过

过滤、吸附和生物代谢等多种净化作用，再次净化水质，出水进入中间水池3，反冲洗水排出滤池，回流至预处理系统。

中间水池3的水泵再将污水提升进入多介质过滤器，通过几种过滤介质，使部分液态油、水被分离出来。分离出来油、水

由各排污口排出，含油水排至调节池，污水进入超滤系统、反渗透系统，通过反渗透膜的高性能截留，保证产水水质达

标。中水达标使用，浓水可以用做厂内熄焦。高效澄清器的污泥排至污泥池，通过箱式高压压滤机脱水，泥饼外运。或者

直接至焦化废水处理厂污泥处置间。
